跟雷神学音视频-5.YUV与RGB
RGB
先说RGB,人对红绿蓝三种光敏感,可以通过不同的组合达到不同的颜色。需要保存三个数据才能表示一个颜色。忽略RGBA。
YUV
Y表示明亮度(Luminance或Luma),也就是灰度值,而U和V表示的则是色度(Chrominance或Chroma),作用是描述影像色彩及饱和度,用于指定像素的颜色。主要用于电视系统以及模拟视频领域,它将亮度信息(Y)与色彩信息(UV)分离,没有UV信息一样可以显示完整的图像,只不过是黑白的,这样的设计很好地解决了彩色电视机与黑白电视的兼容问题。
内存占比
RGB24一帧的大小size=width×heigth×3 Byte
RGB32一帧的大小size=width×heigth×4 Byte
YUV420一帧的大小size=width×heigth×1.5 Byte
结构分析 来源 详细

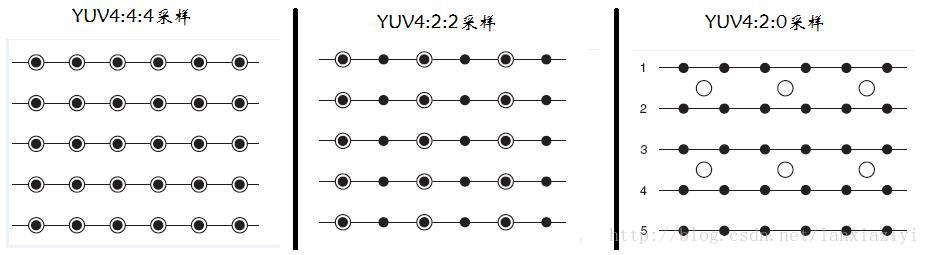

黑点表示采样该像素点的Y分量,以空心圆圈表示采用该像素点的UV分量
- YUV 4:4:4采样,每一个Y对应一组UV分量。
- YUV 4:2:2采样,每两个Y共用一组UV分量。
- YUV 4:2:0采样,每四个Y共用一组UV分量。

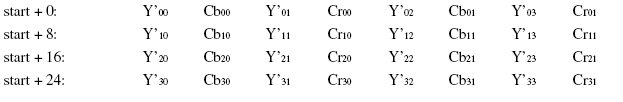

YUYV(属yuv422):Y’00、Y’01 而言,其Cb、Cr的值均为 Cb00、Cr00

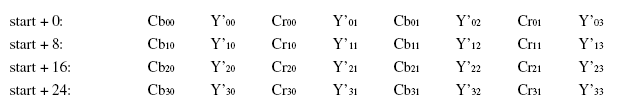

UYVY(属YUV422):同上,只是顺序不同

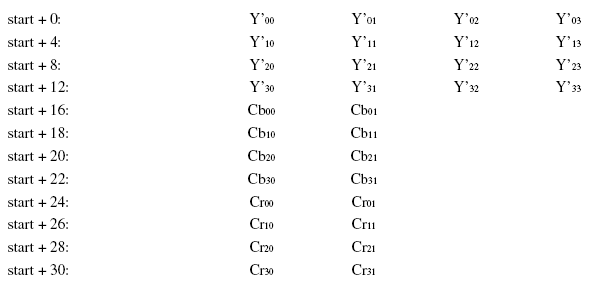

YUV422P(属YUV422):同上上,顺序不同

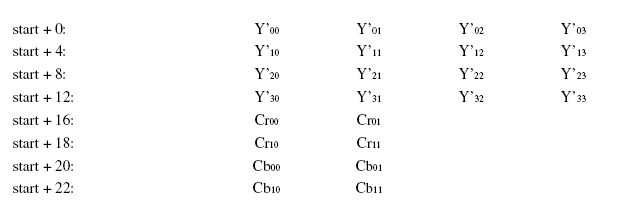

YV12、YU12(属YUV420): Y’00、Y’01、Y’10、Y’11共用Cr00、Cb00。I420的Cr和Cb互换了。

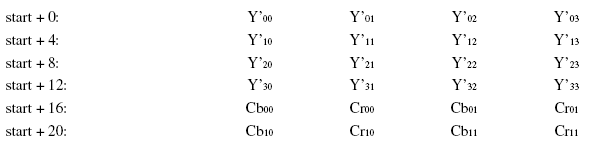

NV12、NV21(属YUV420): Y’00、Y’01、Y’10、Y’11共用Cr00、Cb00
I420: YYYYYYYY UU VV =>YUV420P
YV12: YYYYYYYY VV UU =>YUV420P
NV12: YYYYYYYY UVUV =>YUV420SP
NV21: YYYYYYYY VUVU =>YUV420SP存储空间
以720*480图像,yuv420
Y分量: (720×480)个字节
U(Cb)分量:(720×480>>2)个字节
V(Cr)分量:(720×480>>2)个字节
422与420相互转换
422->420:Y不变, 将U和V信号值隔行抽样。420->422:Y不变, 将U和V信号值的每一行分别拷贝一份 。
YUV与RGB相互转换
FFmpeg中的SwsContext
yuv420p( planar )与yuv420区别
数据在内存中的排布不同:
yuv420p: yyyyyyyy uuuu vvvvv
在AVFrame的data[]中 0表示Y、1表示U、2表示V
linesize[]中 0表示Y的宽度、1表示U的宽度、2表示V的宽度
yuv420: yuv yuv yuv yuv
保存yuv420p
1 | void saveYUV420p(const AVFrame * pFrame){ |
